| EXPERIMENTO 14 | NOMBRE DEL EXPERIMENTO : FUENTE DE PODER DE CD A CD |
| COMO TRABAJA UNA FUENTE DE PODER DE CD A CD | |
| OBJETIVO : | Observar la fuente de poder de cd a cd y observar como trabaja el potenciometro |
| MATERIALES: |
|
| 1.- PROTOBOARD | |
| 2.- TRANSISTOR PNP 2N3904 | |
| 3.- LED | |
| 4.- RESISTENCIA 220 ohm (Rojo,Rojo,Cafe,Dorado) | |
| 5.- RESISTENCIA 6.8K ohm (Azul,Gris,Rojo,Dorado) | |
| 6.- BATERIA 9 V | |
| 7.- ALAMBRES DE CONECCION | |
| 8.- POTENCIOMETRO | |

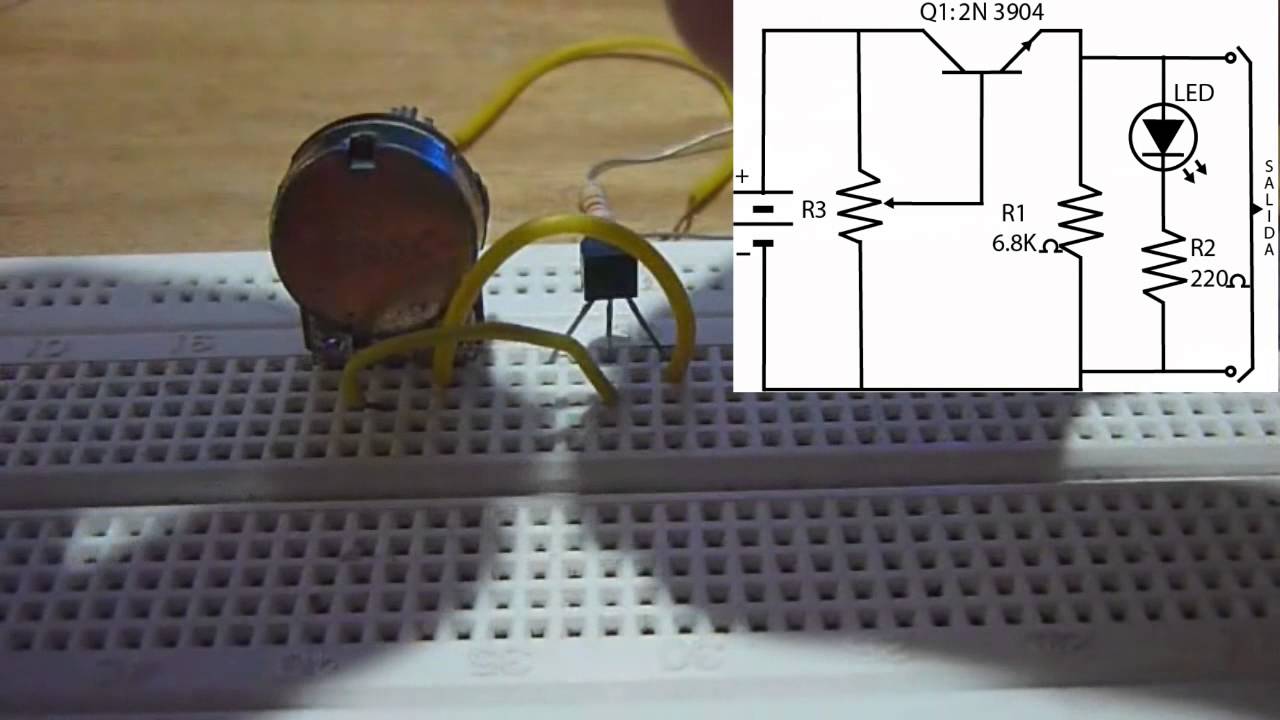

| PROCEDIMIENTO : | 1.- Armar el circuito mostrado en el dibujo 2.-conecte la bateria a su conector 3.-regular el brillo del LED con ayuda del POTENCIOMETRO |
DIAGRAMAS PICTÓRICOS
VIDEO EXPLICATIVO
