UNIVERSIDAD CENTRAL DEL ECUADOR
FACULTAD DE FILOSOFIA CARRERA DE INFORMATICA |
| EXPERIMENTO 18 | NOMBRE DEL EXPERIMENTO : LUCES DE VELOCIDAD VARIABLE |
| OBJETIVO : | Desarrollar un circuito de luces de velocidad variable |
| MATERIALES: |
 |
| 1.- PROTOBOARD | |
| 2.- POTENCIOMETRO | |
| 3.- 2 LEDs | |
| 4.- RESISTENCIA de 6.8K (Azul,Gris,Rojo,Dorado) | |
| 5.- RESISTENCIA de 1K (Cafe,Negro,Rojo,Dorado) | |
| 6.- 2 RESISTENCIAS de 220 ohm (Rojo,Rojo,Cafe,Dorado) | |
| 7.- CAPACITOR DE 10uf | |
| 8.- CIRCUITO INTEGRADO 555 | |
| 9.- BATERIA de 9V | |
| 10.- ALAMBRES DE CONECCION |
| PROCEDIMIENTO : | 1.- Armar el circuito mostrado en los diagramas 2.-Conectar la batería 3.-Ajustar el potenciómetro para ajustar la frecuencia de los LEDs |
| RESULTADOS | El circuito de las luces de velocidad variable esta hecho basicamente con el temporizador 555 operando como reloj, la frecuencia de los pulsos producidos por el reloj, pueden ser ajustador por el potenciometro |
DIAGRAMA PICTÓRICO

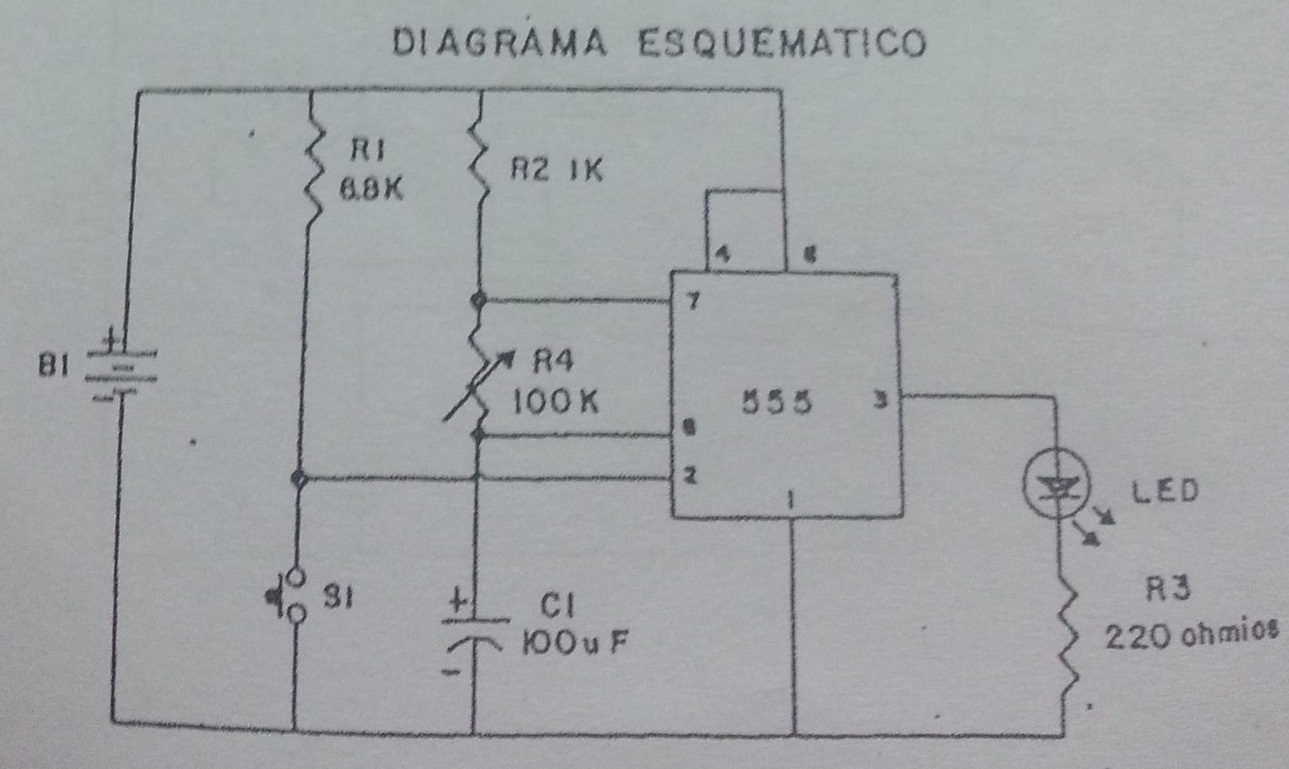

DIAGRAMA ESQUEMÁTICO
VIDEO EXPLICATIVO
