UNIVERSIDAD CENTRAL DEL ECUADOR
FACULTAD DE FILOSOFIA CARRERA DE INFORMATICA |
| EXPERIMENTO 17 | NOMBRE DEL EXPERIMENTO : SEMÁFORO |
| OBJETIVO : |
| El circuito esta básicamente hecho con el temporizador 555 trabanjando como un reloj |

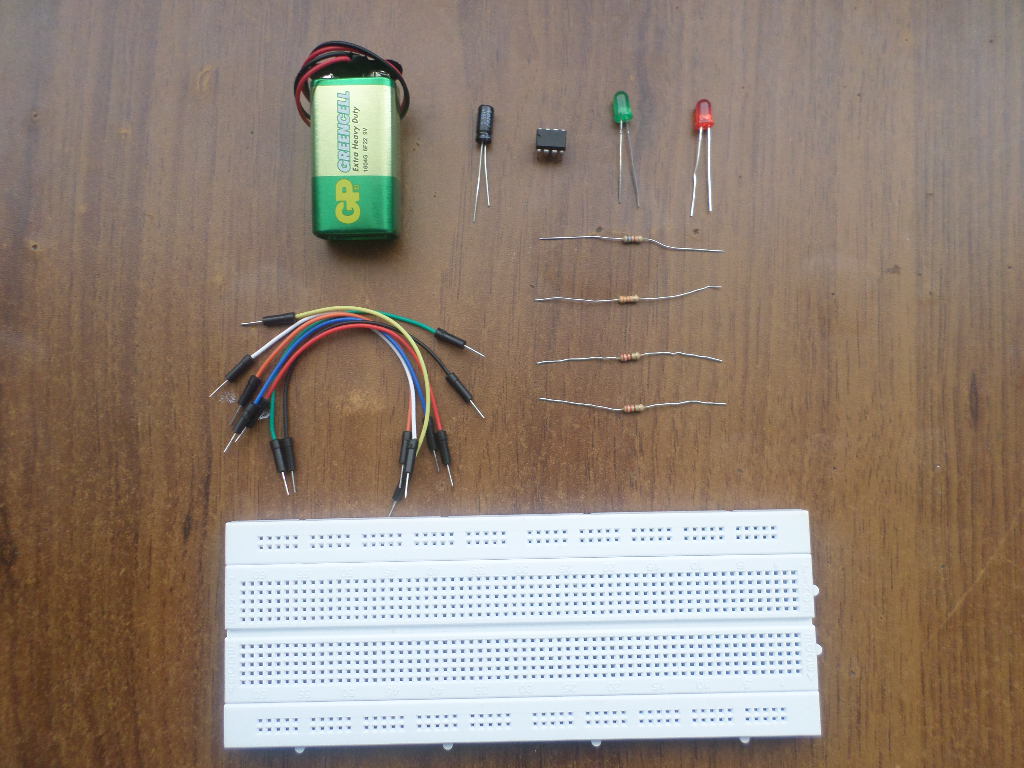

| MATERIALES: |
|
| 1.- PROTOBOAR | |
| 2.- CAPACITOR (electrolítico) 10 uf | |
| 3.- RESISTENCIA 6.8K (Azul, Gris, Naranja, Dorado) | |
| 4.- RESISTENCIA 33K (Naranja, Naranja, Naranja, Dorado) | |
| 5.- DOS RESISTENCIAS 220Ω (Rojo, Rojo, Café, Dorado) | |
| 6.- DOS LEDs | |
| 7.- 555 | |
| 8.- BATERIA 9 V | |
| 9.- ALAMBRES DE CONECCION | |
| PROCEDIMIENTO : | 1.-Similar al experimento 11 2.-Dos LEDs con polaridad opuesta, son conectados a la salida del reloj (patilla 3), a traves de dos resistores de 220 ohmios 3.-Cuando la patilla 3 es positiva, el LED2 estara polarizado directamente, (anodo positivo, catodo negativo) y el LED1 estara polarizado inversamente |
| RESULTADOS |
El LED2 se iluminara y el LED1 permanecerá apagado La situación contraria, ocurre cuando la patilla 3 es negativa |
DIAGRAMAS PICTORICOS
DIAGRAMA ESQUEMATICO
VÍDEO EXPLICATIVO cambiar
